環氧樹脂玻璃鋼防腐施工

膠泥、膠料的配制之前應進行試配。膠泥、膠料的配制應根據施工現場進度、工人操作的熟練程度、樹脂膠料的初凝時間綜合考慮，并遵循“少量多次”的原則。最后一遍的封面膠料，可在膠料中加入樹脂重量3~5%的苯乙烯石蠟溶液，以形成良好的固化性能和耐腐蝕性能。現將膠料的配制敘述如下：

將稀釋劑及聚酯樹脂，按需量稱取并加入塑料容器中，攪拌均勻后至常溫待用。封底配制時可在未加入固化劑前加入一些稀釋劑。在配制過程中要依據施工進度定，隨配隨用，在初凝之前（30~45min）內用完。固化劑要逐漸傾入，不斷攪拌，如發現膠液溫度過高，可將料桶放入冷水器中冷卻，以防局部過熱固化影響質量，固化攪拌均勻后，宜放置5~10 min左右（熟化）再進行使用，以保證良好的固化性能。乙烯基樹脂所用的引發劑和促進劑應采用與廠家相配套的產品，其用量可參考廠家說明書。在配制乙烯基膠料時嚴禁將固化劑和促進劑一起混合加入。聚酯樹脂和乙烯基樹脂的固化劑和稀釋劑要分開堆放，以防混淆。關于膠泥和膠料的配合比可參照下表進行：

材料名稱 聚酯樹脂 稀釋劑 催化劑 固化劑 苯乙烯石蠟溶液 礦物粉料 增韌劑

封底料 100 10~30 4~12 4~12 20~50

修補料 100 4~12 4~12 20~50

鋪襯膠料 100 10~30 4~8 4~8

面層料 100 10~20 4~8



說明：

1 上述配合比的施工環境溫度是0~20℃其樹脂的固化系統是經試驗后所確定的。表中配合比是以1聚酯樹脂為基礎配置的

2 苯乙烯石蠟液的配合比為苯乙烯：石蠟=100：5；配制時，先將石蠟削成碎片，加入苯乙烯中，用水浴法加熱至60℃，待石蠟完全溶解后冷卻后待用。

手糊乙烯基酯樹脂玻璃鋼成型工藝各工序施工要點：

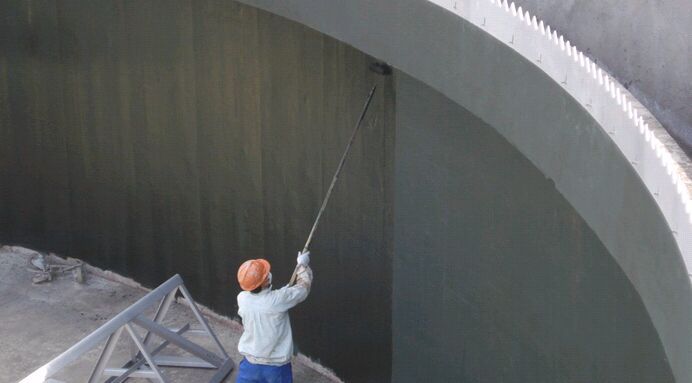

① 封底。用毛刷、滾筒蘸封底料在基層上進行二次封底，期間應自然固化24h以上。封底厚度不應超過0.2mm，并不得出現流淌、氣泡等。涂刷第一層封底膠料時，膠料中摻入適量稀釋劑，以便膠液滲入到基層中去。固化后嵌刮樹脂膠泥，分滿刮和點刮，如果基層表面整體情況差，應滿刮樹脂膠泥，通常情況下宜采用點刮樹脂。



以上只是河北君正防腐工程有限公司為您詳解的環氧樹脂玻璃鋼防腐施工，大家對環氧樹脂防腐工程有不同見解和想法的話可以咨詢本公司。竭誠為您服務。施工熱線:13932831139

本文地址：http://www.shcongyue.com/blgff/499.html
